OKS 1103 Wärmeleitpaste elektrisch isolierend - Thermomanagement in der Elektronik kaufen
Halbleiter, Sensoren, Dioden, Transistoren und Peltier-Elemente müssen die Prozesswärme zuverlässig an den Kühlkörper abgeben - ohne dabei einen elektrischen Kurzschluss über die Montagefläche zu riskieren. OKS 1103 ist eine elektrisch isolierende Wärmeleitpaste, die hohe thermische Übertragung mit zuverlässiger Trennung des elektrischen Pfads verbindet. EDM liefert die Paste in drei Gebindegrößen - von der 40-ml-Tube für den Laborarbeitsplatz bis zum 5-kg-Hobbock für die Serienfertigung.
OKS 1103 Wärmeleitpaste können Sie bei EDM in der passenden Gebindegröße kaufen.
Inhaltsverzeichnis
Kernmerkmale von OKS 1103
- Wärmeleitfähig und elektrisch isolierend: 0,7 W/(m·K) bei 21 °C - Wärmeabfuhr ohne Risiko eines elektrischen Kurzschlusses.
- Hohe Durchschlagsfestigkeit: 19 kV/mm - ausreichend Reserve für empfindliche Halbleiter-Montagen.
- Breiter Einsatzbereich: -40 °C bis +180 °C, ohne nennenswerte Konsistenz- oder Leitfähigkeitsänderung.
- Stabil gegen Säuren und Laugen: Geeignet auch für industrielle Elektronik in chemischer Umgebung.
- Geringer Verbrauch: Bereits hauchdünne Schichten erzielen die volle Wärmeübertragung.
- Konsistenzstabil: Bleibt über den Temperaturbereich pastös - kein Austrocknen, kein Ausbluten.
Einsatzgebiete
OKS 1103 wird überall dort eingesetzt, wo Wärme zuverlässig von einem elektronischen Bauteil zum Kühlkörper übertragen werden muss - mit elektrischer Isolationswirkung als Zusatznutzen.
- Elektronik-Thermomanagement: Schutz empfindlicher Bauteile wie Sensoren, Sonden, Messinstrumente oder Halbleiter (Dioden, Transistoren) vor Überhitzung.
- Peltier-Element-Montage: Optimale Kälte- und Wärmeübertragung bei der Montage von Peltier-Modulen an Kühlkörper oder Kühlplatten.
Vorteile und Nutzen
- Hohe Wirksamkeit: Wärmeleitfähigkeit 0,7 W/(m·K) - deutlich oberhalb von Luftschichten derselben Dicke.
- Elektrisch isolierend: Durchschlagsfestigkeit 19 kV/mm schützt vor Kurzschluss über die Wärmeübertragungsfläche.
- Wirtschaftlich: Minimale Verbrauchsmengen - eine Tube reicht für zahlreiche Montagen.
- Chemisch beständig: Widersteht Säuren und Laugen - geeignet für Industrieumgebungen mit aggressiver Atmosphäre.
- Langzeitstabil: Keine nennenswerte Konsistenzänderung, gleichbleibende thermische Leitfähigkeit über den Einsatzbereich.
Technische Spezifikationen
| Eigenschaft | Wert |
|---|
| Produkttyp | Wärmeleitpaste, elektrisch isolierend |
| Untere Einsatztemperatur | -40 °C |
| Obere Einsatztemperatur | 180 °C |
| Wärmeleitfähigkeit | ca. 0,7 W/(m·K) bei 21 °C |
| Durchschlagsfestigkeit | ca. 19 kV/mm |
Anwendungshinweise: So setzen Sie OKS 1103 ein
Reinigen Sie die Kontaktstelle - sowohl das Bauteil als auch den Kühlkörper - zuerst sorgfältig mit OKS 2610 oder OKS 2611 Universalreiniger. Beide Flächen müssen fett-, öl- und staubfrei sein. Tragen Sie OKS 1103 mit Pinsel, Spachtel oder Dosierspritze gleichmäßig dünn auf die Funktionsfläche auf. Vermeiden Sie Überschüsse - zu viel Paste verschlechtert die Wärmeübertragung, weil sie eine isolierende Pufferschicht bildet. Montieren Sie Bauteil und Kühlkörper anschließend mit dem vom Hersteller vorgegebenen Anpressdruck.
OKS 1103 Gebindevarianten
Drei Gebindegrößen decken vom Laborarbeitsplatz bis zur Serienfertigung alle Einsatzformen ab.
| Artikel-Nr. | Inhalt | Gebinde | Typische Nutzung |
|---|

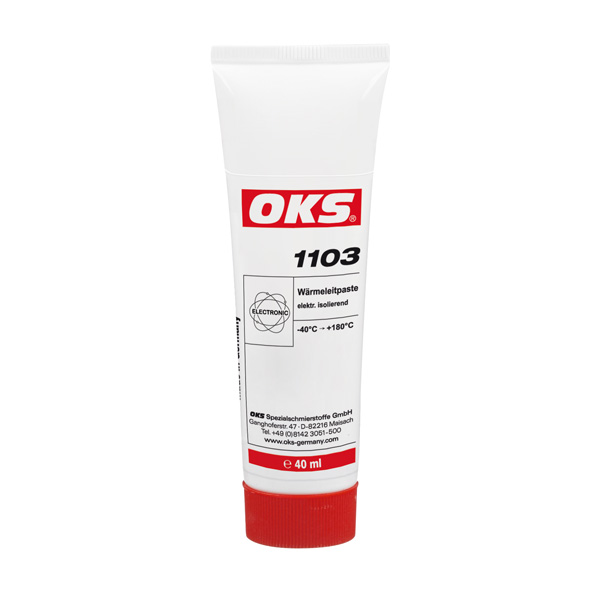

| 1144052 | 40 ml | Tube | Laborarbeitsplatz, Prototypen, Einzelmontagen |
| 1076581 | 500 g | Dose | Servicetechnik, wiederkehrende Baugruppen-Montage |
| 1076582 | 5 kg | Hobbock | Serienfertigung, Elektronikproduktion, zentrale Versorgung |
Für die Laborentwicklung oder Prototypenmontage reicht die 40-ml-Tube. In der Serienfertigung von Leistungselektronik oder Peltier-Modulen empfiehlt sich die 500-g-Dose oder der 5-kg-Hobbock, um Bestell- und Verpackungsaufwand zu reduzieren.
Branchen und Einsatzfelder
- Anlagen- und Werkzeugmaschinenbau: Thermomanagement an Leistungselektronik in Steuerungen und Frequenzumrichtern.
- Chemieindustrie: Elektronikschutz in Umgebungen mit Säure- oder Laugen-Einfluss.
- Bahntechnik: Kühlung von Leistungshalbleitern in Traktions- und Bordnetz-Elektronik.
- Eisen- und Stahlindustrie: Sensor- und Messgerätemontage in rauen industriellen Umgebungen.
- Papier- und Verpackungsindustrie: Steuerungselektronik an Produktionsanlagen mit Temperaturbelastung.
- Kommunaltechnik: Elektronikkomponenten in Infrastrukturanlagen und Fahrzeugen.
Weitere belegte Branchen: Gummi- und Kunststoffverarbeitung, Glas- und Gießereiindustrie, Logistik, Schiffsbau und Marinetechnik.
FAQ: Häufige Fragen zu OKS 1103
Wie hoch ist die Wärmeleitfähigkeit von OKS 1103?
OKS 1103 hat eine Wärmeleitfähigkeit von etwa 0,7 W/(m·K) bei 21 °C. Dieser Wert liegt deutlich über dem einer Luftspaltschicht gleicher Dicke - dadurch verbessert sich die Wärmeabfuhr vom Bauteil zum Kühlkörper spürbar.
Ist OKS 1103 elektrisch isolierend?
Ja. Die Durchschlagsfestigkeit liegt bei rund 19 kV/mm. Die Paste leitet keine elektrischen Ströme und eignet sich damit für Halbleiter-, Sensor- und Peltier-Montagen, bei denen ein elektrischer Kurzschluss über die Wärmeübertragungsfläche ausgeschlossen werden muss.
Bei welchen Temperaturen arbeitet OKS 1103?
Der Einsatzbereich reicht von -40 °C bis +180 °C. In diesem Bereich ändert sich weder Konsistenz noch Wärmeleitfähigkeit nennenswert - wichtig für Langzeit-Montagen in Leistungselektronik.
Wie viel OKS 1103 trage ich auf?
Möglichst dünn. Ziel ist, mikroskopische Luftspalte zwischen Bauteil und Kühlkörper zu füllen - nicht, eine Schicht aufzubauen. Zu viel Paste bildet eine isolierende Pufferschicht und verschlechtert die Wärmeabfuhr. Ein gleichmäßiger, hauchdünner Film reicht aus.
Ist OKS 1103 gegen Chemikalien beständig?
Die Paste ist beständig gegen Säuren und Laugen. Das macht sie für industrielle Elektronik in aggressiven Atmosphären geeignet - etwa in chemischen Produktionsanlagen oder Galvanik-Steuerungen.
